Wielopiła WINTER MULTIMAX 175 M4 to zaawansowana maszyna z wizualnym systemem optymalizacji, która oferuje precyzyjne cięcie o szerokości do 450 mm przy silniku 37 kW. Dzięki laserowemu rozpoznawaniu płyty oraz ruchomym wrzecionom z tolerancją pozycjonowania ±0,1 mm, urządzenie gwarantuje maksymalny odzysk surowca. Wielofunkcyjny uchwyt pozwala na szybkie oznaczanie jakości, a regulowany posuw do 60 m/min znacząco podnosi wydajność produkcji. To solidne, ważące 5500 kg rozwiązanie dla profesjonalistów.
| Wielopiła MULTIMAX 175 M4 | |
| Maksymalna szerokość cięcia | 450 mm |
| Minimalna szerokość cięcia | 45 mm |
| Maksymalna grubość cięcia (bez płyty dociskowej) | 80 mm |
| Maksymalna grubość cięcia (z płytą dociskową) | 60 mm |
| Maksymalna szerokość przejścia | 800 mm |
| Minimalna długość cięcia (z płytą dociskową) | 600 mm |
| Silnik piły | 37 kW |
| Napięcie robocze | 400 V / 50 Hz |
| Średnica wrzeciona piły | 65 mm |
| Prędkość obrotowa wrzeciona piły | 4200 obr./min |
| Średnica tarczy piły min./maks. | 250 / 305 mm |
| Otwór tarczy piły | 80 mm |
| 6 pił z węglików spiekanych Ø 300 x 3,1/2,2/Z = 28 | |
| Maksymalna prędkość pozycjonowania | 150 mm/s |
| Tolerancja pozycjonowania | ±0,1 mm |
| Prędkość posuwu | 6–60 m/min |
| Silnik posuwu | 4,0 kW |

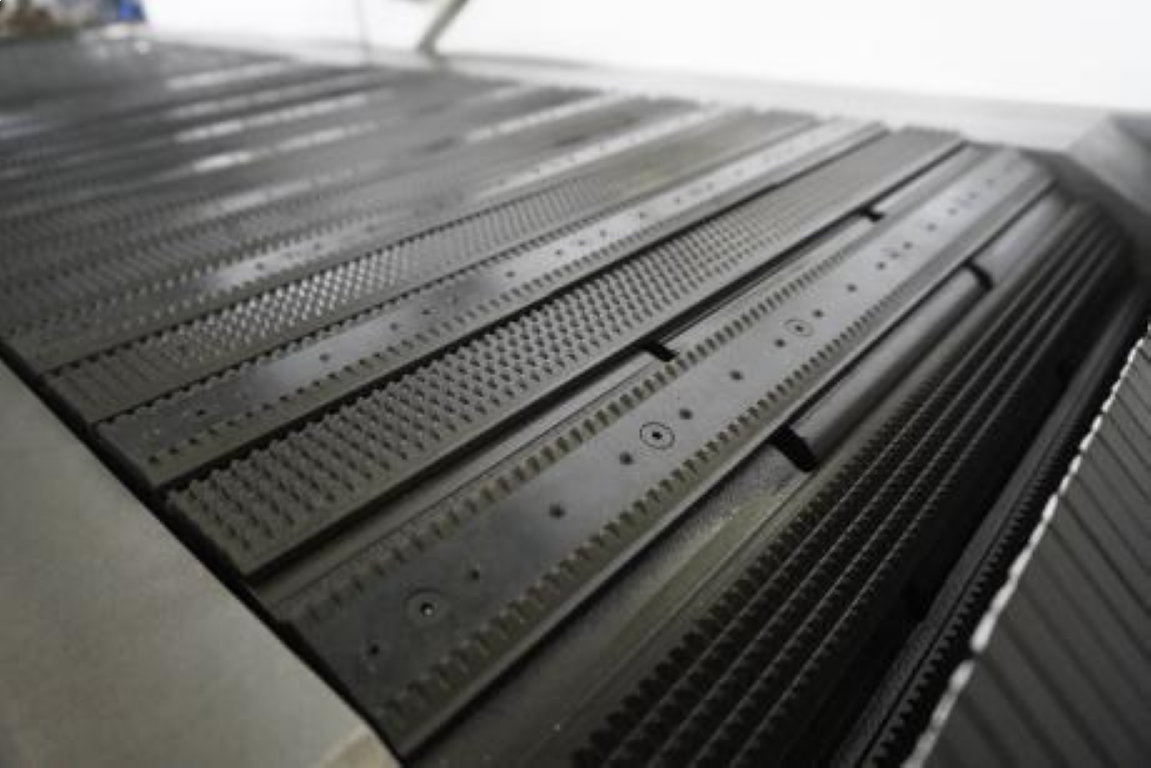

| Szerokość łańcucha posuwowego | 500 mm |

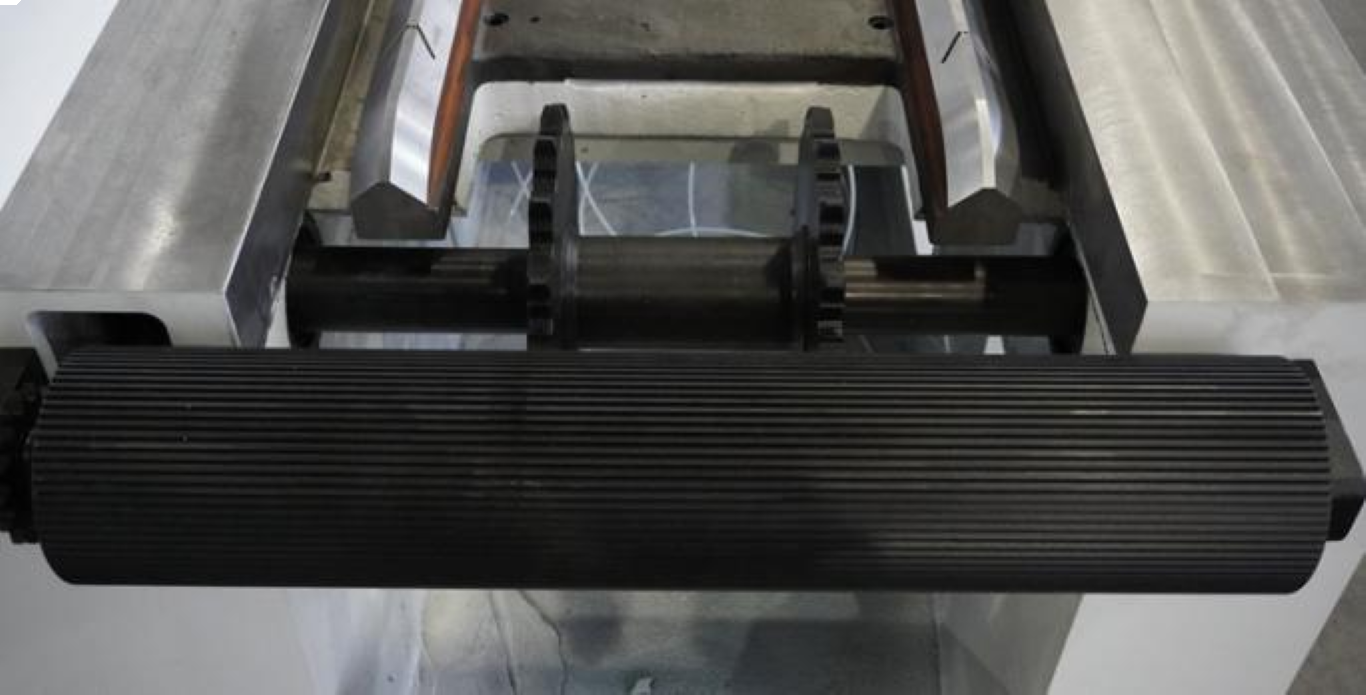

| Średnica rolki dociskowej | 110 mm |
| Maksymalna szerokość wylotu ogółem | 800 mm |
| Maksymalna szerokość wylotu po prawej stronie piły | 170 mm |
| Zakres temperatury pracy | 0 do +40 °C |
| Średnica króćca odciągowego | Ø 250 mm |
| Prędkość powietrza w systemie odciągowym | 30 m/s |
| Wydajność systemu odciągowego | 5300 m³/h |
| Wysokość robocza | 850 mm |
| Lakierowanie | Jasnoszary RAL 7035, Antracyt RAL 7016 |
| Zakres ustawień kursora | 5 m |
| Wymiary maszyny (dł. x szer. x wys.) | 2732 mm x 2256 mm x 2003 mm |
| Waga netto | 5500 kg |
| Preferowane funkcje | wielofunkcyjny uchwyt do oznaczania jakości i pomiaru szerokości; laserowe rozpoznawanie szerokości płyty; każdy uchwyt odpowiada ruchomemu wrzecionowi o płynnej regulacji. |
| Panel sterowania z wyraźnym oznaczeniem funkcji (6-metrowy przewód). | |
| Po 1 ruchomej tulei „Standard” na każdą piłę. | |
| Po 1 ruchomym laserze na każdą ruchomą piłę. | |
| Minimalna głębokość wnikania | od 0,8 mm. |
| System górnego docisku z 6 sprężynowanymi rolkami dociskowymi. | |
| Operator umieszcza surowiec na przenośniku łańcuchowym (pozycja 1). | |
| Podczas transportu pod systemem pomiarowym (pozycja 2) płyta mierzona jest od góry. | |
| Zmierzona szerokość użytkowa służy do optymalizacji 2D. | |
| Zoptymalizowane płyty trafiają do systemu podająco-pozycjonującego (pozycja 3), który ustawia je dwoma hakami pozycjonującymi. | |
| Przenośniki z górnymi rolkami dociskowymi prowadzą materiał do wielopiły MULTIMAX 175 M4. | |
| System mierzy | całkowitą szerokość, pozycję i szerokość krawędzi, szerokość użytkową, długość. |
| System analizuje długości i szerokości, łącząc je w pełną optymalizację 2D. | |
| 4 poziomy jakości do wyboru. | |
| Prędkość podajnika | 50 m/min |
| Maksymalna szerokość podawania | 800 mm |
| Długość podawania | 800–4000 mm |
| Moc silnika platformy podającej | 0,75 kW |
| Wysokość robocza | 870 mm |
| Liczba łańcuchów poprzecznych | 6 |
| Długość łańcucha transportowego | 2850 mm |
| Waga przenośnika | 1,2 t |
| Waga systemu skanowania optycznego | 1,8 t |
| Serwosilniki chwytaków pozycjonujących | 2 × 800 W |
| Prędkość poziomego podawania | 20 m/min |
| Silnik poziomego podawania | 0,75 kW |
| Prędkość podawania wzdłużnego | 10–60 m/min |
| Silnik podawania wzdłużnego | 1,5 kW |
| Waga systemu podawania | 1400 kg |
